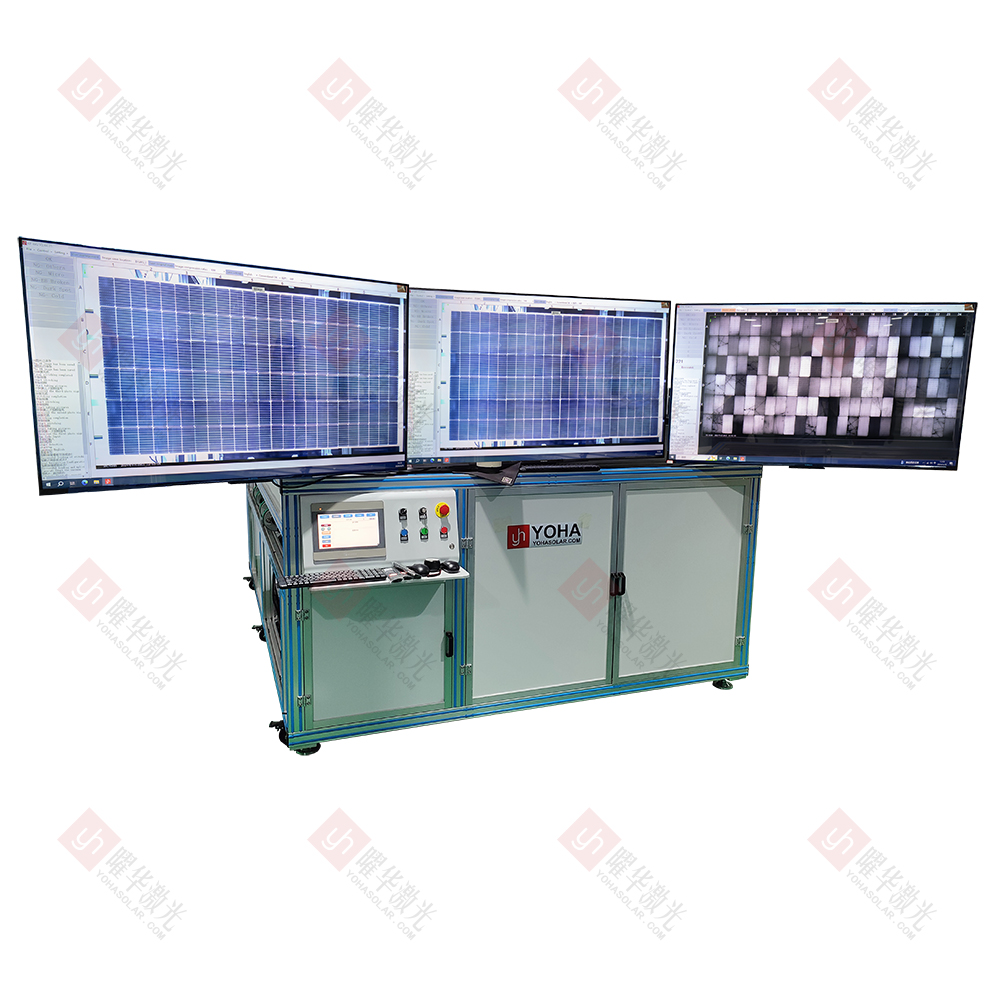

在线双玻组件EL外观缺陷检测仪

在线双玻组件EL外观缺陷检测仪

该检测仪是专为生产线设计的高精度自动化系统，融合电致发光（EL）成像技术与高分辨率视觉检测，可同步识别双玻光伏组件内部电池片的隐裂、断栅、碎片等缺陷，同时精准捕捉组件表面划痕、脏污、崩边、气泡、脱层、异物、缺角及玻璃外观不良等瑕疵。实现EL与外观缺陷的一体化高效检测，全面保障双玻组件的出厂品质。

核心优势

• 双模集成检测：结合EL电致发光检测与高精度光学外观检测，单次扫描即可同步识别电池片内部缺陷（隐裂/断栅/碎片）及表面瑕疵（划痕/脏污/崩边/气泡/脱层/异物/缺角/玻璃不良），实现零盲区全覆盖检测。

• 智能在线集成：无缝对接生产线流程，支持组件自动定位、毫秒级图像采集（检测速度达毫秒级/片）与实时分析判定，无需人工干预，大幅提升生产节拍效率。

• AI精准识别：采用深度学习算法与先进视觉模型，对EL及外观图像进行亚毫米级分析。有效过滤复杂背景干扰，显著降低误判率与漏检率，确保缺陷识别准确率超99%。

• 智慧数据管理：自动生成含缺陷类型、位置坐标、尺寸数据和图像的详实报告，支持与MES/工厂管理系统直连。提供全流程数据追溯、质量看板及工艺优化决策支持。

技术规格

应用场景

• 1、产线在线质检： 部署于光伏组件产线末端，对封装成品进行高速EL与外观同步检测，严控产品良率与出厂质量。

• 2、实验室精密分析： 用于企业实验室或第三方检测机构，开展电池片原料分析、工艺样本评估及组件失效深度诊断。

• 3、电站运维诊断： 通过移动式EL设备，在电站建设期（安装损伤检测）与运营期（热斑/隐裂/PID故障定位）实施现场质量评估。

• 4、研发认证测试： 服务于新品开发、材料验证、老化对比实验及IEC/UL认证检测，提供关键质量评估数据。

操作规范

• 1、电气安全规范： 检测时需施加直流电流，操作人员务必穿戴绝缘装备并确保设备接地，严禁接触通电中的电极，预防触电风险。

• 2、暗室环境要求： EL检测须在全黑环境中进行，任何光源（含设备指示灯）均会导致成像失真，检测前必须确认环境密闭性。

• 3、组件操作规范： 双玻组件易碎且重量大，搬运时需平稳放置、精准定位，避免碰撞损伤组件或设备探针。

• 4、光学系统维护： 定期使用专用工具清洁相机镜头及反光板，防止灰尘、指纹影响成像质量，避免强光直射光学部件。

• 5、参数校准管理： 针对不同组件动态调整电流电压、曝光时间及算法阈值，定期执行暗场/平场校正保障检测一致性。

• 6、设备适配要求： 使用前验证设备与组件尺寸、电气参数及接插件的兼容性，关键维护或升级必须由授权技术人员操作。
