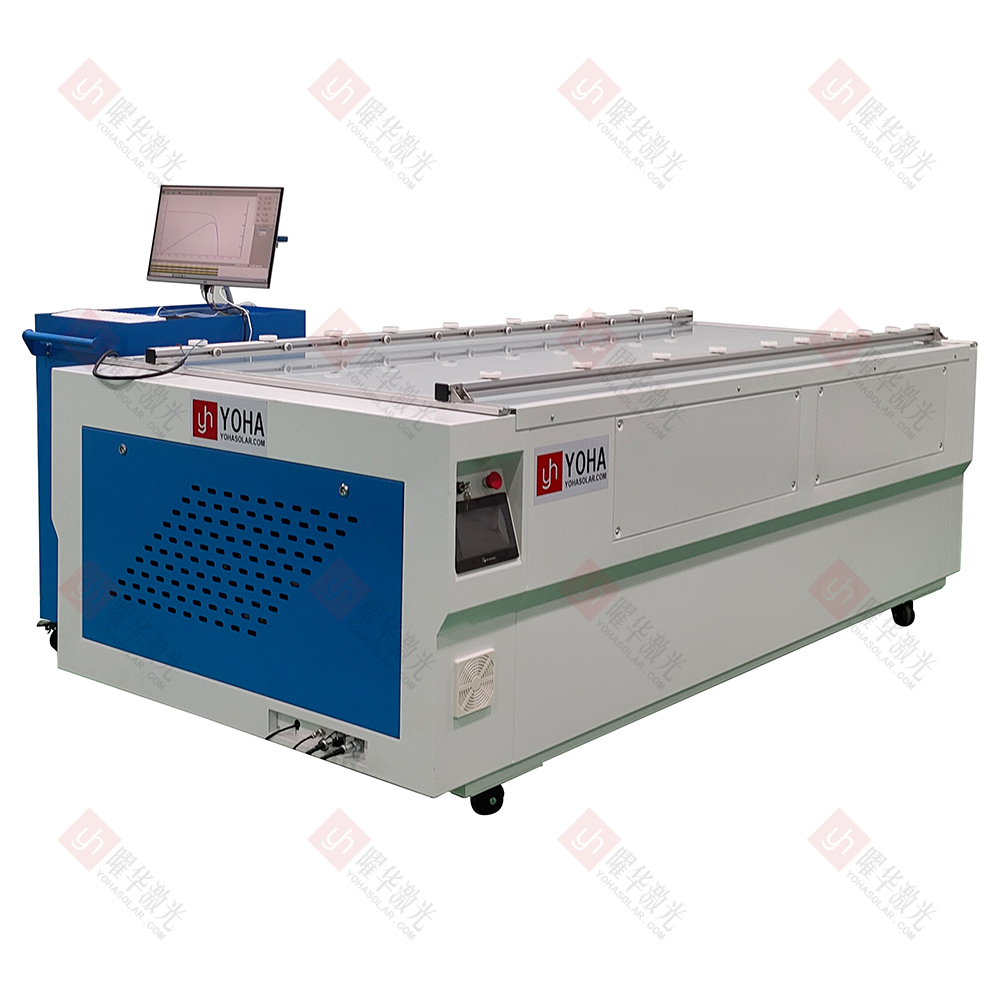

光伏组件IV测试仪
该专业检测设备通过精准模拟STC标准太阳辐照环境，快速获取光伏组件的电流-电压特性曲线（IV曲线），深度解析开路电压、短路电流、最大功率点、填充因子及转换效率等核心参数。作为关键质控工具，其在组件功率验证、缺陷检测、质量分级及规格符合性评估中具有不可替代的作用。
核心优势
毫秒级高精度测量： 集成先进电子负载系统，3秒内完成全IV曲线扫描，电流电压测量精度±0.5%，满足高速产线检测需求。
全参数智能分析： 同步计算Voc/Isc/Vmp/Imp/Pmax/FF/η七项核心指标，构建组件性能多维评估矩阵。
标准兼容与系统集成： 严格遵循IEC 60904标准，配备工业级通讯接口，无缝对接MES系统实现数据实时追溯。
智能诊断与工业级可靠性： 军工级硬件确保20000+小时连续运行，AI算法自动识别隐裂/热斑/PID等缺陷特征。
技术参数
| 项目 | 参数 |
|---|
| 型号规格 | YHMT-AAA |
| 光源 | 符合IEC60904-9：2020光谱要求（A级） |
| 光谱范围 | 300~1200nm |
| 辐照度 | 1000W/㎡（200~1200W/㎡） |
| 光强不均匀度 | ≤2%（A） |
| 光强不稳定度 | ≤2%（A） |
| 测试结果一致性 | ≤1% |
| 电性能测量误差 | ≤2% |
| 单次闪光脉冲宽度 | 10ms |
| 有效测试面积 | 2300*1200mm |
| 电源 | 220V/50HZ |
| 设备尺寸 | 2900×1770×1065mm |
应用场景
1、产线全检与智能分档：实现组件下线45秒内完成功率检测，依据Pmax/Voc参数执行A/B/C三级分档，公差控制±2%，通过IV曲线异常实时预警焊接缺陷。
2、新型技术验证实验室：支撑HJT/钙钛矿等前沿技术研发，完成IEC 61215标准湿热循环后衰降量化分析（精度0.5%）。
3、电站全生命周期管理：建设期拦截功率虚标≥10%组件，运维期通过IV多峰特征定位热斑故障，精准监测年均衰减率（阈值0.8%）。
4、退役组件价值评估：快速鉴定二手组件残余功率（70%~85%），阻隔PID劣化品流通，指导高功率组件整装再利用。
安全操作规范
1、强光防护： 测试时强制佩戴护目镜，严禁在脉冲触发时开启测试舱。
2、电气安全： 接地电阻≤4Ω，每月检测线缆绝缘性（≥10MΩ）。
3、环境控制： 组件恒温25±1℃（四探头监控），湿度≤60%RH防凝露。
4、接触点维护： 每日清洁测试探针，阻抗保持<5mΩ。
5、计量校准： 按IEC 60904季度校准光源及传感器，年度CNAS认证。
6、测试规程： 薄型组件辐照度≤800W/㎡，测试间隔≥120秒，异常数据执行三级复核。
