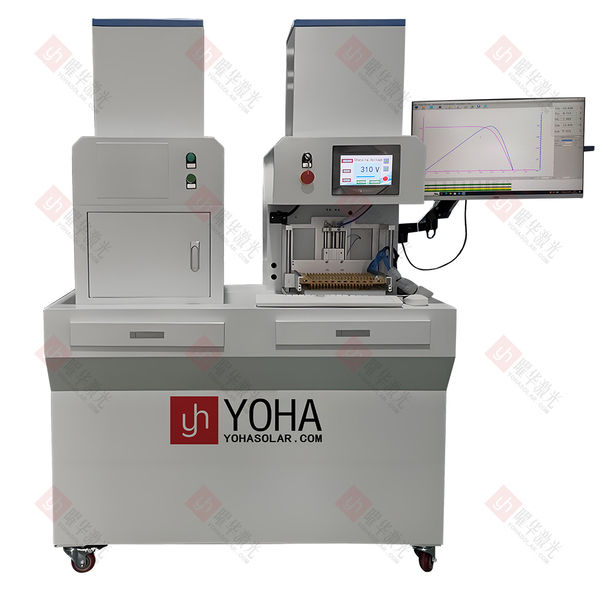

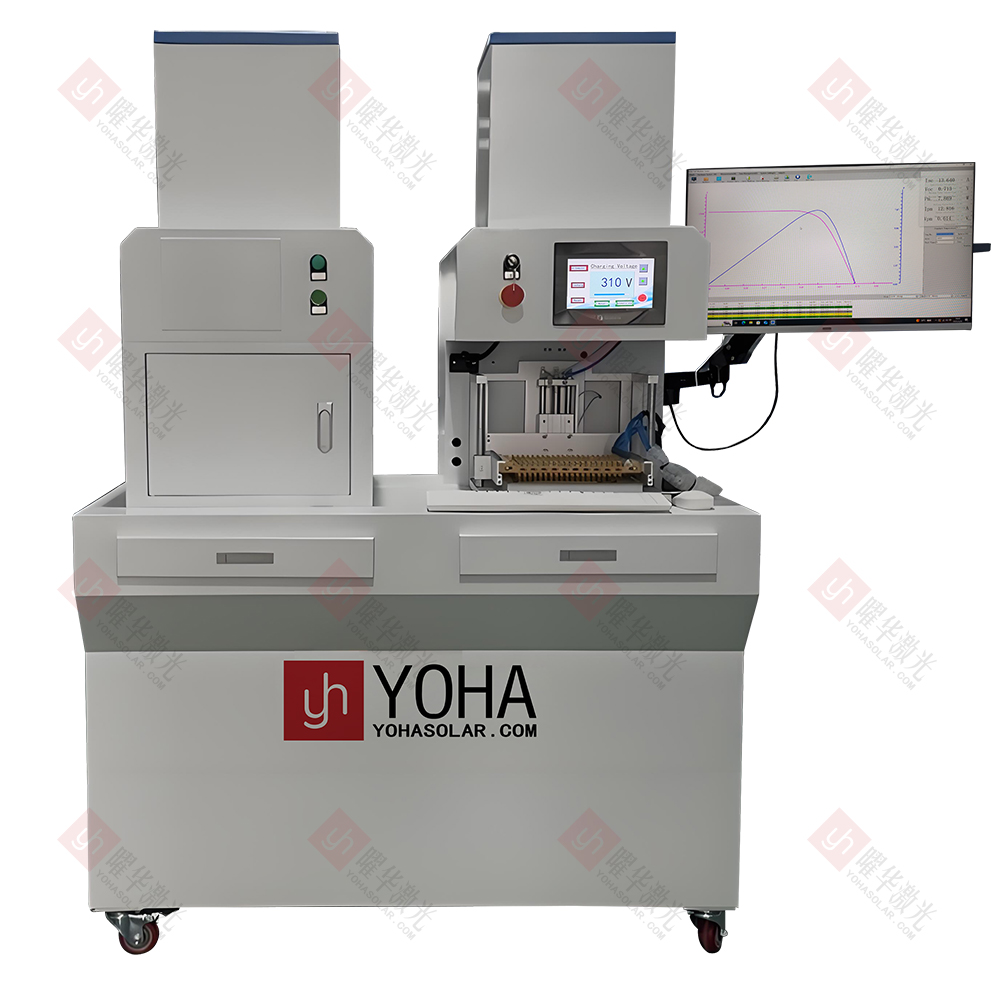

手动太阳能电池片EL+IV一体机
该手动太阳能电池片EL+IV一体机测试设备专为实验室、研发中心及小批量生产场景设计，集成电致发光（EL）缺陷检测与电流-电压特性（IV）测试功能，可高效执行单晶硅电池片的质量评估与性能诊断。
核心优势
1、双功能集成： 单台设备同步实现电池片关键性能检测与缺陷分析。
2、人工介入式操作： 需手动将电池片定位至测试台，通过探针/压板手动建立电极稳定接触。
3、IV特性测试： 采用脉冲/稳态光源模拟太阳辐照，精确捕获电池片电学响应，输出I-V曲线及核心参数：开路电压(Voc)、短路电流(Isc)、峰值功率(Pmax)、填充因子(FF)、转化效率(η)。
4、EL缺陷成像： 暗室环境中施加正向偏流激发近红外发光，高敏相机捕捉图像，清晰呈现隐裂、断栅、碎片、黑心、烧结异常、并联电阻异常、材料不均等缺陷。
5、空间集约化： 一体式结构节省空间，同步生成IV参数报告与EL缺陷图谱，加速质量判定流程。
技术规格
| 项目 | 参数 |
|---|
| 型号规格 | YHCT-ELIV |
| 适用电池类型 | 单晶/多晶/PERC/HJT/TOPCon等 |
| 成像分辨率 | 500万像素 |
| 相机配置 | 定制高精度工业相机 |
| 缺陷识别精度 | 裂纹识别宽度≤0.03mm |
| 检测方位 | 垂直向下 |
| 光源标准 | 符合IEC60904-9:2020 |
| 辐照强度 | 1000W/㎡ |
| 光强稳定性 | ≤2% |
| 光场均匀度 | ≤2% |
| 闪光持续时间 | 100ms |
| 上下料模式 | 人工操作 |
| 测试区域尺寸 | 230*230mm |
应用领域
1、光伏技术研发： 新型电池材料评估，制绒/扩散/镀膜等工艺优化，失效机制研究。
2、教学实训： 高校及职教领域展示电池工作原理、性能表征与缺陷关联性。
3、生产质控： 中小型厂商用于试产抽检、高值电池全检、来料筛查及工艺异常追溯。
4、第三方认证： 提供权威EL缺陷鉴定与IV性能标定服务，支持仲裁分析。
5、组件失效分析： 定位故障组件中的问题电池片，通过EL/IV联合诊断劣化成因。
操作规范
- 1、接地保护： 设备必须可靠接地，操作时佩戴绝缘防护装备。
- 2、防破损操作： 使用防割手套取放电池片，及时清理碎屑。
- 3、强光防护： 禁止直视IV测试光源，避免视网膜损伤。
- 4、设备防护： 探针操作力度适中，设备运行时远离运动部件。
- 5、精确定位： 电池片需平整居中放置，电极与探针严格对位。
- 6、接触保障： 确保探针与电极形成稳定低阻接触（接触不良导致IV误差）。
- 7、洁净维护： 保持测试台、探针、镜头及电池片表面无污染。
- 8、EL检测暗室要求： 测试前确认遮光罩完全密闭。
- 9、参数适配： 根据电池类型（PERC/TOPCon等）设定匹配的IV/EL参数。
- 10、测试序列： 推荐先执行IV测试再进行EL检测。
- 11、日常保养： 定期清洁探针（酒精）、载物台及镜头。
- 12、探针维护： 定期检查探针状态，及时更换磨损件。
- 13、光源校准： 按周期校准IV光源至1000W/㎡标准值。
- 14、成像校准： 定期执行EL相机对焦及平场校正。
- 15、系统标定： 周期性进行电气精度与空间定位校准。
- 16、IV曲线诊断： 异常曲线优先排查接触问题。
- 17、温控要求： 环境温度建议维持25±2℃（温度影响Voc）。
- 18、EL图谱解析： 需专业区分真实缺陷与图像伪影。
- 19、光源寿命监控： 氙灯/LED光源需定期监测衰减。
- 20、耗材管理： 探针属易损件，按使用频次更换。
- 21、能力边界： 单张手动测试模式，分辨率决定最小缺陷识别尺寸。
- 22、岗前培训： 操作人员须经专业培训后上岗。
